Aluminiozko aleazio tarteko besarkada

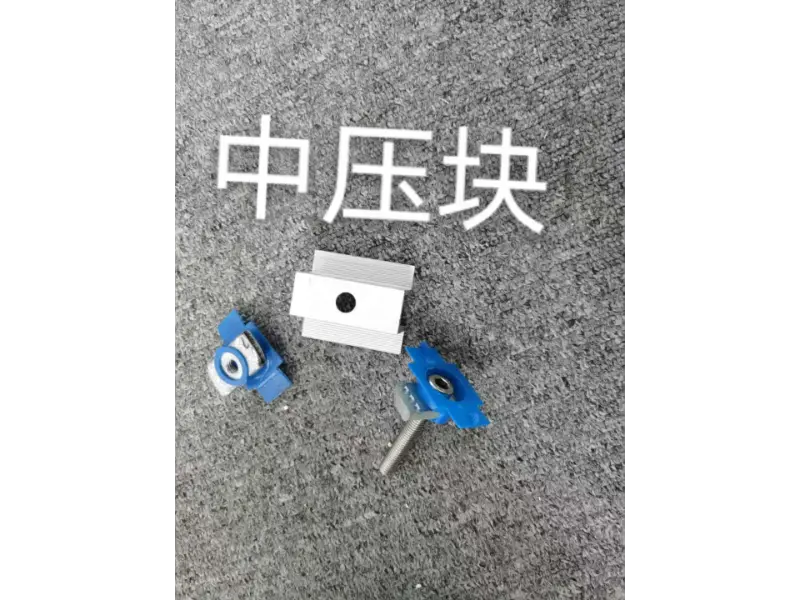

Aluminiozko aleazioko tarteko giltza (fotovoltaikoa erdiko clamp) modulu fotovoltaikoak (PV) ziurtatzeko diseinatutako osagai espezializatu bat da. Aldameneko bi panel fotovoltaikoen artean kokatuta, moduluak muntatzeko errailetan blokeatzen ditu, desplazamendu horizontala mugatzen du eta multzo osoaren haizearen eta erresistentzia sismikoa hobetzen du. Altzairu herdoilgaitzezko 304 lokailu eta aukerako EPDM irristagaitzaren aurkako gomazko pad batekin dator moduluen markoak kalteetatik babesteko. Diseinuak drainatze- eta aire-fluxu-kanalak ditu hautsa, ura eta elurra pilatzea minimizatzeko. Besarkada hauek asko erabiltzen dira teilatu-instalazio komertzialetan eta industrialetan, etxebizitzetako fotovoltaiko sistemetan eta lurrean muntatutako eguzki-zentraletan. Neurriak pertsonalizatu daitezke moduluaren lodieraren eta proiektuaren karga-baldintzen arabera.

Oinarrizko Funtzioak

1. Tarteko estutzea eta bermatzea:

Aldameneko bi fotovoltaiko moduluen artean instalatuta, aluminiozko aleazioko tarteko besarkadak moduluak irmo blokeatzen ditu muntatzeko errailetan. Desplazamendu horizontala zein bertikala mugatzen du, moduluak txukun lerrokatuta eta indar egonkor eta uniformeen mende geratzen direla bermatuz; array osoa ziurtatzeko konektatzeko osagai nagusi gisa balio du.

2. Haizea eta Erresistentzia Sismikoa:

Puntu anitzeko atxikipena eskainiz, gailuak moduluen mugimendua eta oszilazioa mugatzen ditu haize handietan edo gertaera sismikoetan. Honek moduluak errailetatik mugitzea edo muturreko kargapean bibratzea eragozten du, eta horrela, eguraldi-baldintza gogorretan matrizearen egonkortasun orokorra hobetzen da.

3. Irristaketa eta askatzearen aurkakoa:

Barne irristagaitzaren kontrako zirrikituek, EPDM gomazko kuxin batekin konbinatuta, besarkada eta moduluaren markoaren arteko marruskadura areagotzen dute. Honek moduluak irristatu edo askatzea ekiditen du, eta, aldi berean, tintze-esfortzua murrizten du, modulu-markoak birrindu edo honda ez daitezen babesteko.

4. Karga transferentzia:

Besarkadak modu uniformean transferitzen du moduluen pisua —haize eta elur kargekin batera— muntatzeko errailetara, euskarri-zutabeetara eta zimenduen egiturara. Honek tentsioa banatzen du, gainkarga lokalizatuak saihestuz, bestela deformazio estrukturala edo PV moduluetan kalteak eragin ditzaketenak.

5. Drainatzea eta aire-fluxua:

Aluminio aleazioko tarteko besarkadaren egiturak drainatze eta aire-fluxuaren kanal integratuak ditu. Hauek euri-uraren eta kondentsazioen isurketa eraginkorra errazten dute, hauts, ura eta elurra pilaketa murrizten dute lokailu puntuetan, eta, aldi berean, moduluetan itzalak eta gehiegizko karga pilatzeko arriskuak gutxitzen dituzte.

6. Bateragarritasuna eta aldakortasuna:

Eguzki-moduluaren lodiera estandarrekin bateragarria (adibidez, 30 mm, 35 mm, 40 mm) eta pertsonalizagarria neurri ez-estandarretarako. Fabrikatzaile ezberdinen egitura eta modulu ezberdinekin lan egiteko diseinatua, hornidura sistema bakar batek hainbat proiekturen eskakizunak bete ditzake.

Zehaztapen Teknikoak

Elementua	Zehaztapena
Oinarrizko aleazio-maila	Aluminiozko aleazioa 6005-T5 / 6063-T5 (aukerakoa)
Gainazalaren tratamendua	Zilarrezko anodizazioa, filmaren lodiera ≥10μm
Film anodikoen lodiera	≥10μm, loditutako pertsonalizazioa eskuragarri dago kostaldeko eta gatz handiko inguruneetarako
Modulu bateragarrien lodiera	30 mm, 35 mm, 40 mm (pertsonalizagarria)
Luzera estandarra	40/50/60/80mm (neurrira moztu eskaeraren arabera)
Egitura Mota	Erdiko finkatze-egitura modularra, hortz-profila irristagaitza duena barne aldean
Lotura euskarriak	304 altzairu herdoilgaitzezko T-torlojuak eta azkoinak
Aukerako osagarriak	EPDM gomazko junta irristagaitzak
Haizearen Karga Erresistentzia	Gehienez 60 m/s (proiektu bakoitzeko berriro egiaztatu)
Elur-karga	1,4 kN/m² (proiektu bakoitzeko kalkulatua)
Aplikazio-eszenatokiak	Teilatu komertzial eta industrialak, bizitegi fotovoltaikoa, lurreko fotovoltaiko zentralak
Aplika daitezkeen arauak	GB/T 5237, CE, ISO9001 ziurtagiriak eskuragarri

Packaging eta Logistika Zerbitzuak

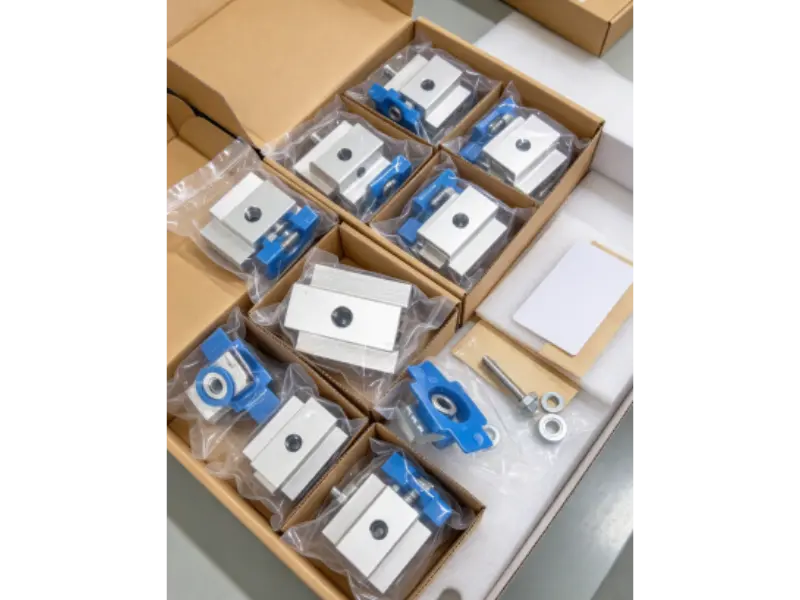

1. Banakako ontziratzea:

Aluminiozko aleazioko tarteko besarkada bakoitza bereizita dago marruskadura edo inpaktua saihesteko, gainazal anodizatua babestuz eta garraioan zehar marradurarik edo estaldura kalterik ez gertatzeko.

2. Garbitu etiketa:

Elementuak ereduaren eta zehaztapenen arabera ordenatzen dira, etiketa argiak eta ontziratze-zerrendak sartuta, tokiko inbentarioaren egiaztapen azkarrak eta biltegiratze antolatua errazteko.

3. Kantitatearen egiaztapena:

Bidalketa bakoitzari eredu eta loteen zenbaketa eta egiaztapen sakona egiten zaio, benetako elementuak, kantitateari eta zehaztapenei dagokienez, ontziratze-zerrendarekin ezin hobeto egokitzen direla ziurtatzeko, eskasia edo hutsuneak saihestuz.

4. Kanpoko ontzi indartua:

Salgaiak kartoi estandar sendoetan edo egurrezko kaxatan ontziratzen dira, barne kuxin materialekin eta izkin babesle indartuekin hornituta, garraioan zehar kolpeen ondorioz deformazioak saihesteko.

5. Hezetasunaren babesa:

Lehorgailuak ontziaren barruan sartzen dira itsasoko edo lehorreko garraio osoan ingurune lehorra bermatzeko, hezetasunarekin lotutako estaldura anodizatuan kalteak saihestuz eta osagaiak iristean berehala instalatzeko prest daudela ziurtatuz.

6. Logistika-laguntza:

Bidalketa-aukera malguak bidalketa faseak barne hartzen ditu. Nazioarteko eskaerak egiteko, pakete-zerrenda eta aduana-dokumentazio zabalak eskaintzen ditugu esportazioen sakea bermatzeko; Etxeko eskaeretarako, zuzenean kamioi osoko entrega eskaintzen dugu, eraikuntza-egutegiekin bat etorrita.

Instalazio-prozesua

1. Instalazio aurreko informazioa:

Instalazio-planak eta dokumentazio teknikoa eskaintzen ditugu, instalazio-puntuak, estutze-baldintzak eta funtsezko neurriak zehaztuz, eraikuntza aurreko informazio tekniko baten laguntzarekin.

2. Kokalekua eta diseinua:

Diseinu-planetan oinarrituta, eguzki-moduluen eta muntatzeko errailen diseinua zehazten da, eta erdiko besarkaden instalazio-puntuak markatzen dira, tartea eta lerrokadura koherentea bermatzeko.

3. Modulua jartzea:

Eguzki moduluak muntatzeko errailetan kokatzen dira; aldameneko moduluen arteko tartea eta berdinketa doitzen dira, modulu-markoak erdiko besarkaden zirrikituetan ezin hobeto sartzen direla ziurtatzeko.

4. Instalazioa eta estutzea:

Instalatu aluminiozko aleazioko tarteko besarkadak eta estutu T-torlojuak zehaztutako momentuarekin. Ziurtatu estutze-indarra ondo kontrolatuta dagoela; saihestu modulu-markoak kalte ditzakeen gehiegizko indarra, eta ziurtatu ez daudela solteegiak, eta horrek ezegonkortasuna eragin dezake.

5. Irristatzearen aurkako ikuskapena:

Egiaztatu EPDM gomazko kustilak eta irristagaitzaren kontrako zintzoak behar bezala kokatuta daudela. Begiratu estutze-puntu bakoitza moduluak seguru daudela eta ez direla irristatu edo askatuko ziurtatzeko.

6. Azken Ikuskapena eta Onarpena:

Egiaztatu array osoa osagai guztiak behar bezala estutu eta berdinduta daudela ziurtatzeko. Egiaztatu moduluen arteko hutsuneak eta haien lerrokadura orokorra. Karga-baldintzak berretsi eta instalazioak ikuskapena gainditu ondoren, proiektua entregatu ahal izango da.

Ohiko galderak

G.: Zer hutsune utzi behar da ondoko bi moduluen markoen artean erdiko besarkada bat erabiltzean?

A: Proiektu estandaretarako, 5-8 mm-ko hedapen-hutsune bat nahikoa da hedapen eta uzkurdura termikoa egokitzeko. Eskaera egiten duzunean, zure proiektuaren marrazkietan oinarritutako zehaztapen egokiak gomenda ditzakegu.

2.G.: Zein da estutze-momentu zuzena erdiko besarketetarako, eta moduluen markoak kaltetuko al ditu?

A: estutu T-torlojuak momentu estandarraren zehaztapenen arabera. EPDM gomazko kupoiak buffer gisa funtzionatzen duenez, estutzeak ez ditu moduluen markoak kaltetuko. Hala ere, gehiegizko momentuak aluminiozko markoak zapal ditzake, beraz, gehiegi estutzea saihestu behar da.

3.G.: Erdiko besadekin erabiltzen diren torlojuak epe luzera kanpoan erabiltzen direnean harrapatuko al dira, gero kentzea zaila dela?

A: Altzairu herdoilgaitzezko 304 lokailu hornitzen ditugu estandar gisa, bahitzeko erresistentzia ona eskaintzen dutenak. Kanpoko epe luzerako proiektuetarako, gripearen aurkako estaldura duten torlojuak ere hauta daitezke etorkizuneko mantentze-lanetan edo moduluen ordezkapenean errazago kentzeko.

4.G.: Erdiko besarkadak berrerabili al daitezke hortzak (hortzak) higatuta badaude?

A: Berrerabili ahal izango dira, hortzak nabarmen higatzen ez badira eta profila deformatu gabe geratzen bada. Hortzak asko gastatzen badira, irristatzearen aurkako errendimendua arriskuan jarriko da; horregatik, ez ditugu gomendatzen proiektu fotovoltaiko berrietarako erabiltzea.

5.G.: Lodiera ezberdineko zehaztapen ertaineko besarkadak nahas daitezke teilatuko proiektu berean?

A: Ez da gomendagarria zehaztapen desberdinak nahastea. Lodiera ezberdineko tarteko besarkadak erabiltzeak moduluetan karga irregularra ekar dezake, tentsio-kontzentrazio lokalizatuak sor ditzake eta mikro-arraildurak izateko arriskua areagotuz; horregatik, hobe da zehaztapenak estandarizatzea.
