Gida-erraila

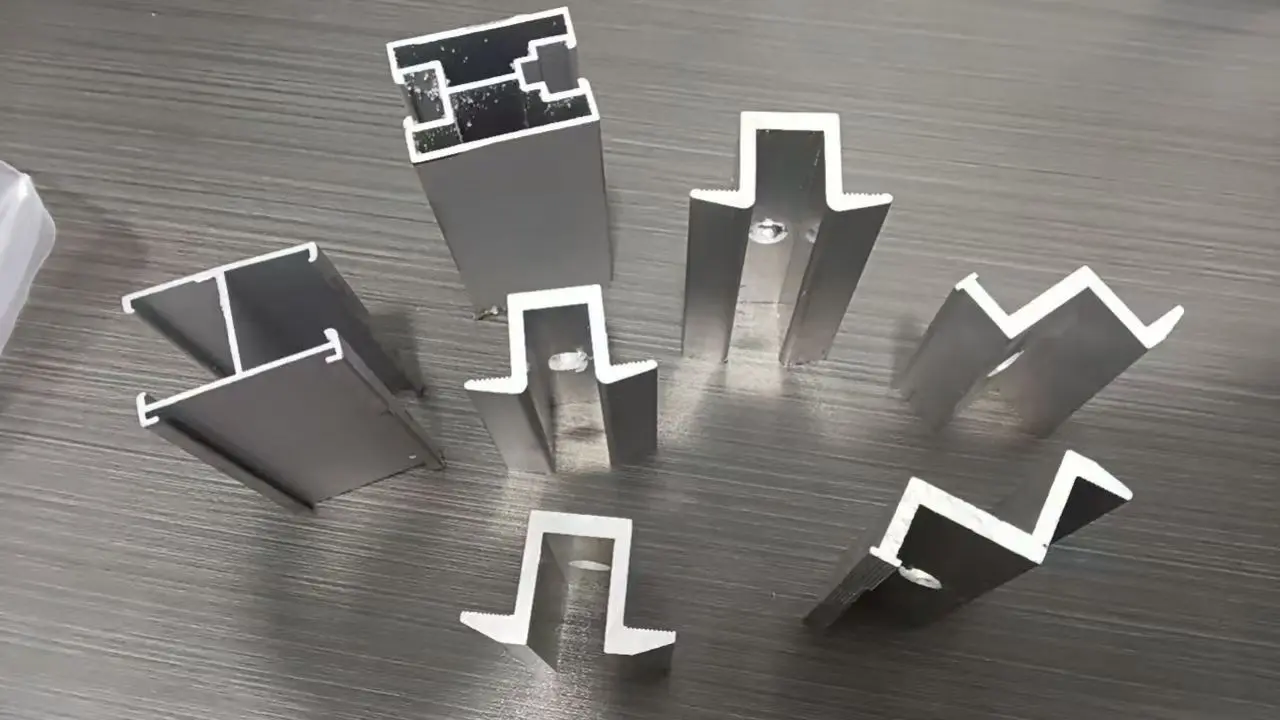

Gida-errailak muntatze-sistemen fotovoltaikoen (PV) kargaren oinarrizko osagaiak dira, batez ere eguzki fotovoltaiko moduluak ziurtatzeko eta antolatzeko erabiltzen direnak; normalean lokailuekin batera erabiltzen dira, hala nola, besarkadak eta torlojuak. Gure trenbide-produktu-lerro integralak bi material mota nagusi ditu: altzairua (beroan galvanizatua eta zink-aluminio-magnesio aleazioa) eta aluminio-aleazioa, eta zeharkako hainbat profil biltzen ditu, H-errailak, nerbiorik gabeko errailak eta pertsonalizatutako formako errailak barne. Errail hauek PV moduluen karga jasaten dute eta indarrak muntatzeko zutoinetara edo teilatuko oinarrietara transferitzen dituzte. Koloretako altzairuzko teila teilatuetan eta hormigoizko teilatu lauetan banatzen diren FV instalazioetarako egokiak dira, baita fotovoltaiko kotxeetarako eta lurreko fotovoltaiko zenbait zentraletarako ere.

Funtsezko abantailak

1. Hainbat material aukera:

Gida-errailak hainbat materialetan daude eskuragarri (adibidez, aluminiozko aleazioa, Zn-Al-Mg aleazioa eta beroan galbanizatutako altzairua) proiektuaren hainbat baldintza egokitzeko, barnealdeko eta kostaldeko kokapenetan, gazitasun handiko inguruneetan, teilatuaren karga muga duten guneak eta zabalgune handiko zentral elektrikoak barne.

2. Profilaren zehaztapen orokorrak:

C, H eta U formako profil estandarrak, nerbiorik gabeko profil arinak eta estandarrak ez diren forma pertsonalizatuak barne hartzen ditu, proiektu konbentzionalekin eta egokitze-aplikazio espezializatuekin bateragarritasuna bermatuz.

3. Pertsonalizazio eta prozesamendu sakona:

Luzera finkoko ebaketa, CNC zulaketa eta profil pertsonalizatuaren mekanizazioa onartzen ditu. Ez gara ohiko produktu arruntetara mugatzen eta osagaiak fabrika ditzakegu proiektuaren marrazki-baldintza zehatzak betetzeko.

4. Osagarrien Kit Integratuak:

Gida-errailak, besarkadak (erdiko/muturrekoak), altzairu herdoilgaitzezko lokailuak eta lurrerako osagaiak etxean fabrikatzen dira. Honek profilen eta osagarrien arteko bateragarritasun maila altua bermatzen du, muntaketa-akatsak in situ gutxituz.

5. Stocken erabilgarritasuna bolumen handiko edukierarekin orekatzea:

Zehaztapen estandarrak bidalketa azkarrak egiteko hornitzen dira; gure fabrikak urteko 200.000 tonako edukiera du, GW eskalako zentral elektrikoetarako ontziratu gabeko hornidura kudeatzeko gai dena.

6. Kontratazio bakarreko erosoa:

Aluminio eta altzairu fabriketatik bereizita atera beharra kentzen du. Errail eta osagarrien sorta osoa eskaintzen dugu, kontratazio prozesu osoa erraztuz.

Zehaztapen Teknikoak

Parametro Elementua	Zehaztapen Teknikoa

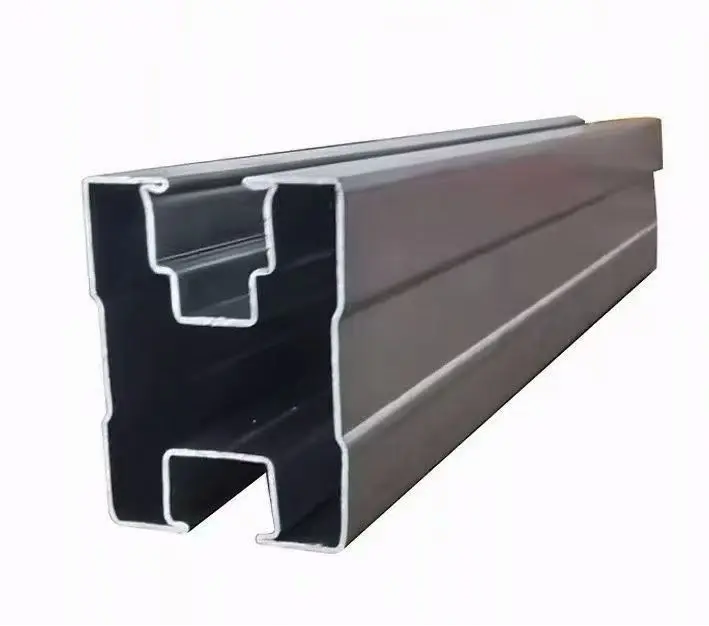

Aukerako Oinarrizko Materialak	6063-T5 aluminiozko aleazioa / S350GD Zn-Al-Mg altzairu zerrenda / Q355 beroan galbanizatutako altzairua
Gainazalaren tratamendua	Anodizazioa / Zn-Al-Mg estaldura / Beroan galvanizatzea

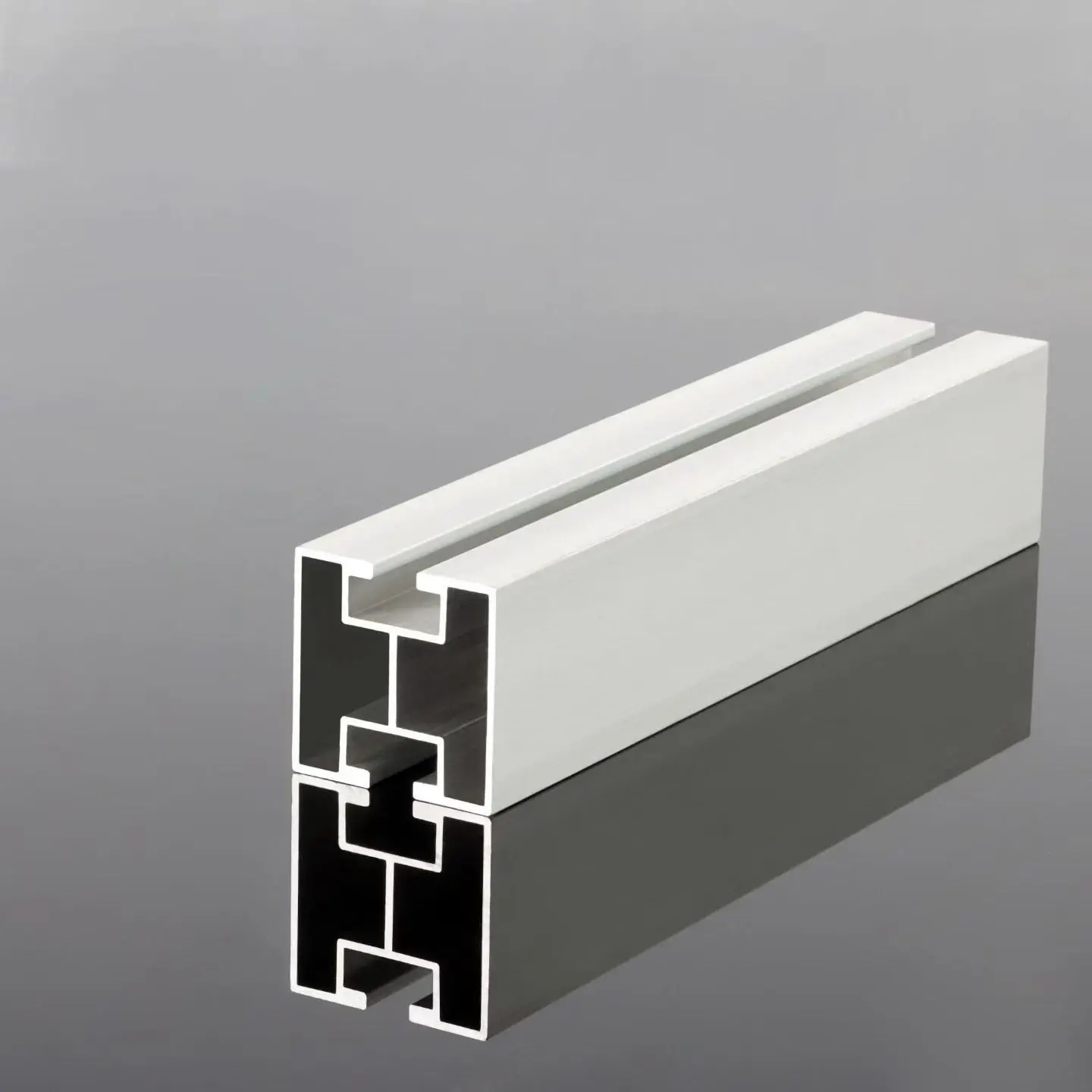

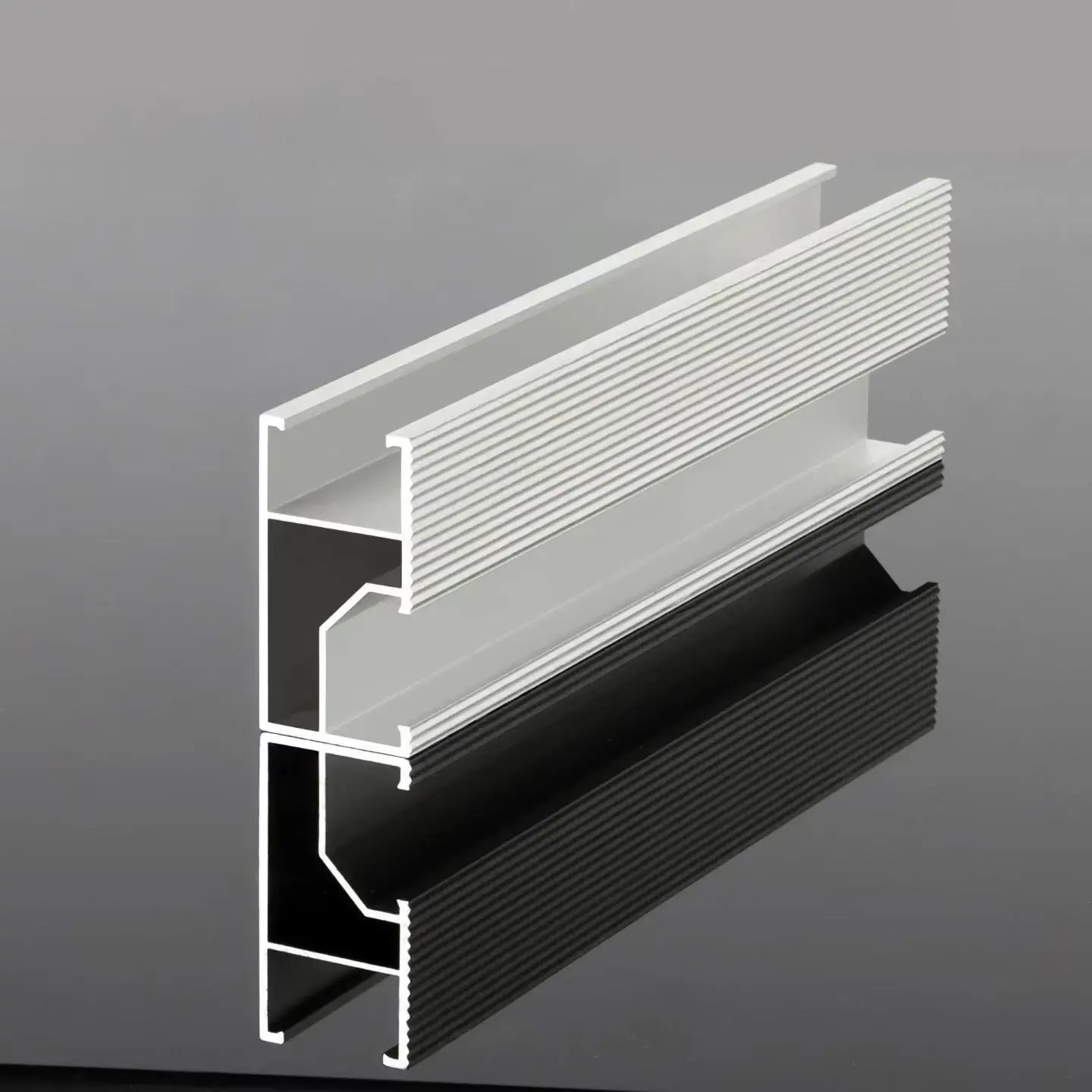

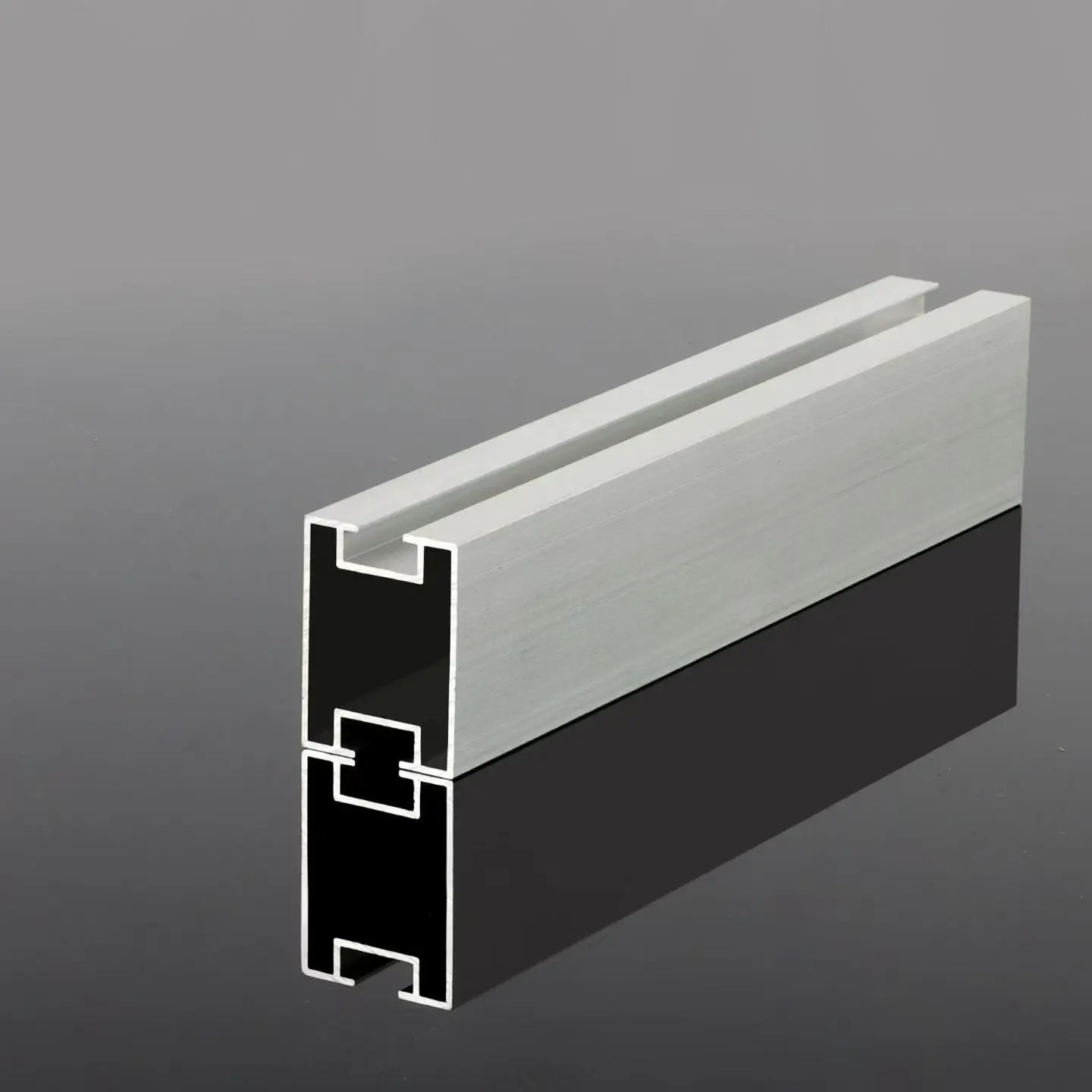

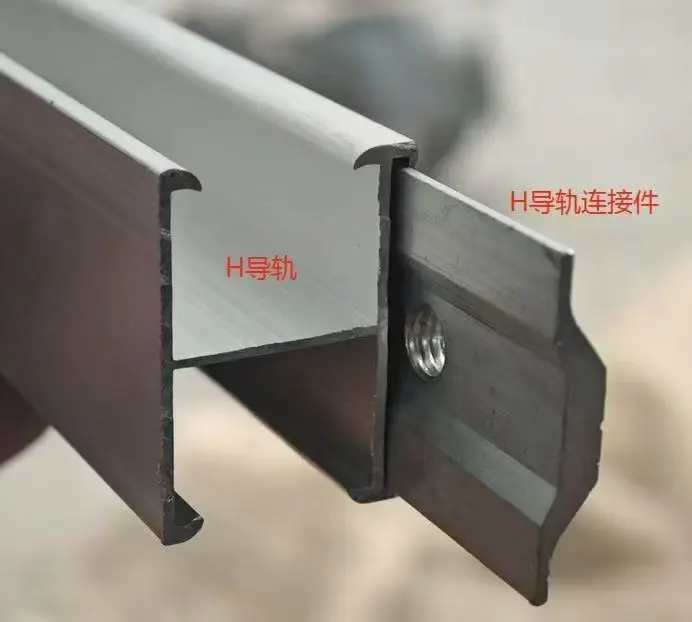

Atal Nagusia Motak	H motakoak, C motakoak, U motakoak, indartu gabeko arin arinak, pertsonalizatutako forma bereziko atalak
Profilaren hormaren lodiera	Aluminio aleazioa: 1.2-2.0mm; Altzairua: 1,0-1,5 mm (pertsonalizagarria)
Bidalketa-luzera estandarra	4m, 6m; Mozketa pertsonalizatua eskuragarri dagoen edozein luzera
Modulu bateragarriak	Monokristalino, PERC, TOPCon PV modulu sorta osoa
Euskarri osagarriak	Erdiko giltza, amaierako giltza, altzairu herdoilgaitzezko giltza, lurrerako osagaiak
Aplikazio-eszenatokiak	Koloretako altzairuzko teila teilatuak, hormigoizko teilatuak, lurrean muntatutako zentral elektrikoak, fotovoltaikoko aparkalekuak, forma bereziko fotovoltaiko proiektu berrituak
Aplika daitezkeen arauak	GB Txinako Araua, EN Europako Araua; materialaren ziurtagiriak eskuragarri

Produktuaren kalitatea eta ziurtagiria

1. Sarrerako lehengaien ikuskapena:

Materialen kalifikazioak gida-errailen lote bakoitzeko egiaztatzen dira, material birziklatu edo ezpururik erabiltzen ez dela ziurtatzeko;

2. Amaitutako produktuaren probak:

Dimentsio-perdoiaren egiaztapenak eta anodizatutako estalduraren lodieraren lekuko egiaztapenak gainazaleko tratamenduak estandarrak betetzen dituela ziurtatzen dute;

3. Profilen jabetza mekanikoen txostenak eskuragarri daude eskatuta;

4. Hirugarrenen proba-txostenak (adibidez, TUV, SGS) eman daitezke atzerriko proiektuen lizitaziorako eta aduana-deklarazioetarako baldintzak betetzeko.

Salmenta eta Zerbitzuak

Salmenta aurreko zerbitzua:

Gida-errailen ereduak aukeratzen laguntzen dugu proiektuaren berariazko haize- eta elur-kargen, teilatuaren baldintzen eta tokiko klimaren arabera; lagin fisikoak bidal daitezke materiala, zeharkako sekzioa eta gainazaleko akabera egiaztatzeko; proiektuen lizitazioaren dokumentazioa eskaintzen dugu, produktuen zehaztapenak eta proba-txostenak barne; atzerriko bezeroentzat, tokiko estandarretara egokitutako gomendioak eskaintzen ditugu.

Salmenta barruko zerbitzua:

Eskaera pertsonalizatuetarako, prozesatzeko marrazkiak sortzen ditugu bezeroak sinatzeko produkzioa hasi aurretik; produkzioan, lehengaien ikuskapenaren, profilaren prozesamenduaren eta amaitutako produktuen lekuko egiaztapenen argazkiak edo bideoak eskaintzen ditugu, bezeroek aurrerapena jarrai dezaten; bidalketek pakete-zerrenda osoa eta materialaren ziurtagiria barne hartzen dute; ontziratzeko hainbat aukera eskaintzen ditugu, besteak beste, euriari aurre egiteko bilgarriak, garraioan kalteak saihesteko; etxeko eskaeretarako, kamioi zuzeneko bidalketa proiektuaren gunera antolatzen dugu; esportazio-eskaeretarako, aduanako dokumentazio osoa laguntzen dugu eta hainbat merkataritza-baldintza onartzen ditugu (adibidez, FOB).

Salmenta osteko zerbitzua:

Garraioan zehar kalteak (adibidez, deformazioak edo deformazioak) gertatzen badira, egiaztapen-argazkiak jasotzean egoera azkar ebaluatzen dugu eta ordezko piezak edo elkarrekin adostutako irtenbide bat antolatzen dugu; instalazio-gida osoak eskaintzen ditugu, diagramak eta instalazio-aholku nagusiak barne; gure talde teknikoak urruneko laguntza eskaintzen du instalazioan aurkitutako edozein arazo konpontzeko.

Zergatik Aukeratu Gu

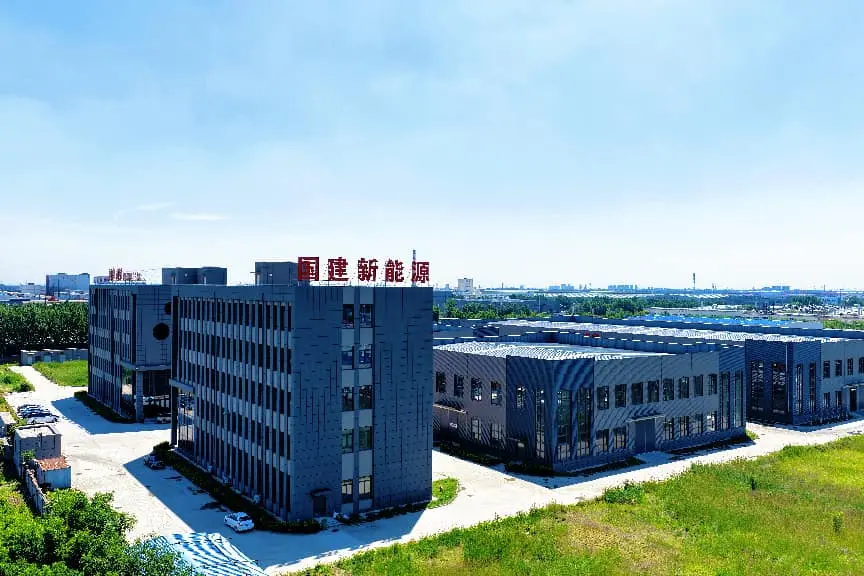

Gure fabrika Daqiuzhuang Industrial Basean dago Jinghai-n, Tianjin, Tianjin-eko portutik hurbil; honek kamioi zuzeneko bidalketa ahalbidetzen du etxeko proiektuen guneetara eta esportazio eskaeretarako aduana eta bidalketa erosoa. Epe luzerako lankidetza egonkorrak mantentzen ditugu aluminioa estrusio-plantekin, lehengaien hornidura fidagarria bermatuz eta materialen kalifikazioak inoiz ordezkatuko ez direla bermatuz. Kalitate-kontrol integrala ezartzen dugu prozesu osoan zehar, hainbat ikuskapen eginez lehengaiak hartzen hasi eta amaitutako produktuen bidalketa arte. Aldi berean altzairuzko errailak fabrikatzen ditugu (H-errailak, profil bereziko errailak eta errailik gabeko errailak), bezeroei altzairuzko muntatzeko osagarriak eta aluminio aleazioko errailak leihatila bakarrean eskura ditzaten; horrek hornitzaile anitz kudeatzearekin lotutako komunikazio-kostuak murrizten ditu, eta tamaina guztietako eskaerak kudeatzen ditugu.

Ohiko galderak

Q1: Erabili al daitezke material ezberdinez egindako trenbide osagarriak truka?

A: Osagarriak trukagarriak dira sekzioko zirrikituak bat egiten badute; hala ere, altzairuaren eta aluminioaren arteko ukipen zuzenak korrosio elektrokimikoa eragiten du, beraz, junta isolatzaileak jarri behar dira materialak nahastean.

2.G.: Gainazalek marradurak izateko joera dute distantzia luzeko garraioan; nola babesten dituzu?

A: Profilak babes-filmez estalita daude. Sorte osoa euri-film luzagarri batean bilduta dago eta paper gogorren ertz babesleekin bermatuta dago; profil luzeak ere zurezko markoekin sendotzen dira, garraioan marradurak izateko arriskua minimizatzeko.

3.G.: Berme-aldia berdina al da material ezberdinez egindako errailetarako?

A: Ez, aldatu egiten da. Zink-aluminio-magnesioa eta beroan galbanizatutako altzairuzko errailek 25 urteko bermea dute korrosioaren aurkakoa, eta anodizatutako aluminiozko aleazioko errailek 20 urtekoa dute korrosioaren aurkakoa; mesedez berretsi berme baldintza zehatzak eskaera egin aurretik.

4.G.: Errail hauek gurutze-sekzioko dimentsio ez estandarrekin fabrikatu al daitezke?

A: Gida-errailak sekzio espezifikoekin pertsonalizatu daitezke, estrusio-moldeak sortzeko gutxieneko eskaera-kantitateen arabera (MOQ); hala ere, luzera doikuntzak edo zulaketa bezalako aldaketa sinpleek ez dute molde berririk behar eta MOQ eskakizun txikiagoak dituzte.

5.G.: Arriskurik al dago besarkadak irrist egiteko edo ondo blokeatzeko?

A: Besarkada bateragarriekin konbinatutako profil zirrikitu estandarrak ez dira irristatuko; osagaien lodiera eman behar duzu, besarkada zuzenarekin bat egin dezagun. Ez da gomendagarria marka ezberdinetako osagarriak nahastea.

6.G.: Zer neurri hartu behar dira errail hauek gordetzerakoan?

A: Gorde itzazu leku lehor eta ondo aireztatutako batean eta saihestu euriaren edo ur geldiaren eraginpean egotea. Profilak lurretik altxatu behar dira —ez jarri zuzenean zikinkeria edo lokatzetan— eta babes-filma ez da lehenago kendu behar.
