Lurrean zutoin bikoitzeko eguzki-muntatzeko sistema

Guojian-ek Lurreko Bikoitzeko Eguzki Muntatzeko Sistema eskaintzen dizu, fabrikatik zuzenean kantitate handietan hornitzen dena. Esportazio-mailako ontziekin, dokumentazio tekniko osoarekin eta ziurtapen-materialekin dator, okertze finkoko instalazio-soluzio ekonomiko eta eraginkorra eskaintzen du lurrean oinarritutako proiektu fotovoltaikoetarako, bai nazioartean, bai nazioartean.

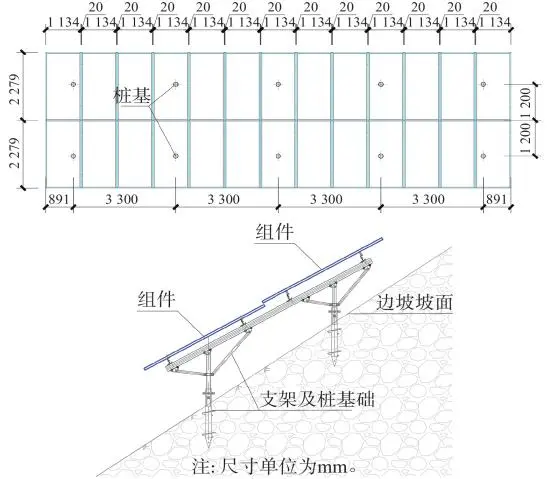

Funtsezko zehaztapen teknikoak

1. Material nagusia: Q235B/Q355 erresistentzia handiko karbono altzairua; gainazaleko tratamendu aukeren artean, beroan galbanizazioa edo zink-aluminio-magnesio aleazio estaldura daude, korrosioarekiko erresistentziarako.

2. Korrosioarekiko Erresistentzia Arauak: Beroan galbanizatutako estalduraren lodiera ≥65μm; Zink-Aluminio-Magnesio estaldurak korrosioaren aurkako propietate autosendagarriak ditu, hezetasun handiko eta kostaldeko gatz-ihinztatze inguruneetarako egokiak.

3. Modulu bateragarriak: 182/210 serieko PV modulu nagusiekin bateragarria; horizontaleko eta bertikaleko array konfigurazioak onartzen ditu.

4. Instalazioaren okertze angelua: 5° eta 60° artean pertsonaliza daiteke; angelu optimoa tokiko latitudean eta proiektatutako potentzia-sorkuntzan oinarrituta zehazten da.

5. Karga-diseinu-arauak: 0,3-0,75 kN/m²-ko haizearen oinarri estandarra; elurra kargatzeko gaitasuna 1,8 kN/m²-ra arte; indartzeko irtenbide espezializatuak eskuragarri daude haize handiko eta elur handiko eskualdeetarako.

6. Lurraren Sakea: 0,6 m-tik 2,8 m-ra pertsonaliza daiteke panelen azpian pasabide eta eragiketa mekanikoak egokitzeko.

7. Oinarri motak: Torlojuzko pilak, hormigoizko oin independenteak edo lekuan jarritako pilak; lurzoruaren hainbat baldintzatarako egokia, lur hareatsua, buztina eta harria barne.

8. Loturak: beroan galbanizatutako erresistentzia handiko torlojuak, askatzearen aurkako garbigailu estandarrak dituztenak; Kanpoan epe luzerako erabileran seguru mantentzeko diseinatua.

9. Diseinuko Zerbitzu-bizitza: 25 urte, fotovoltaiko moduluen bizi-zikloarekin bat eginez.

Produktuen Aplikazioak

✅ Eskala handiko sare-parekidetasun zentralizatuak lurrean muntatutako zentral fotovoltaikoak

✅ Herri mailan banatutako PV eta landa biziberritzeko PV proiektuak

✅ PV oinarriak Gobiko basamortuetan, basamortuetan edo leunki mugitzen diren muinoetan

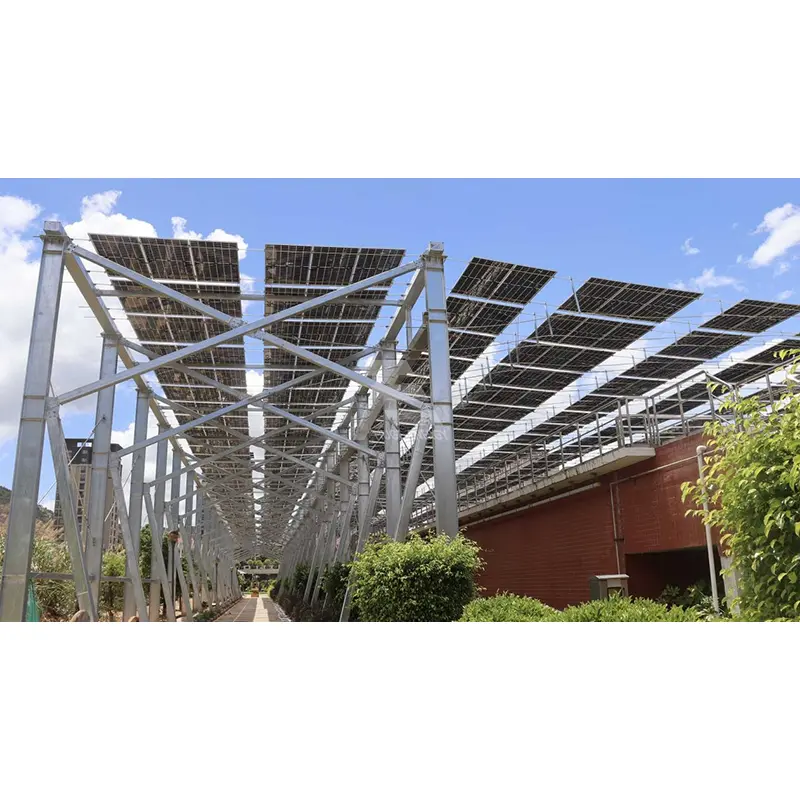

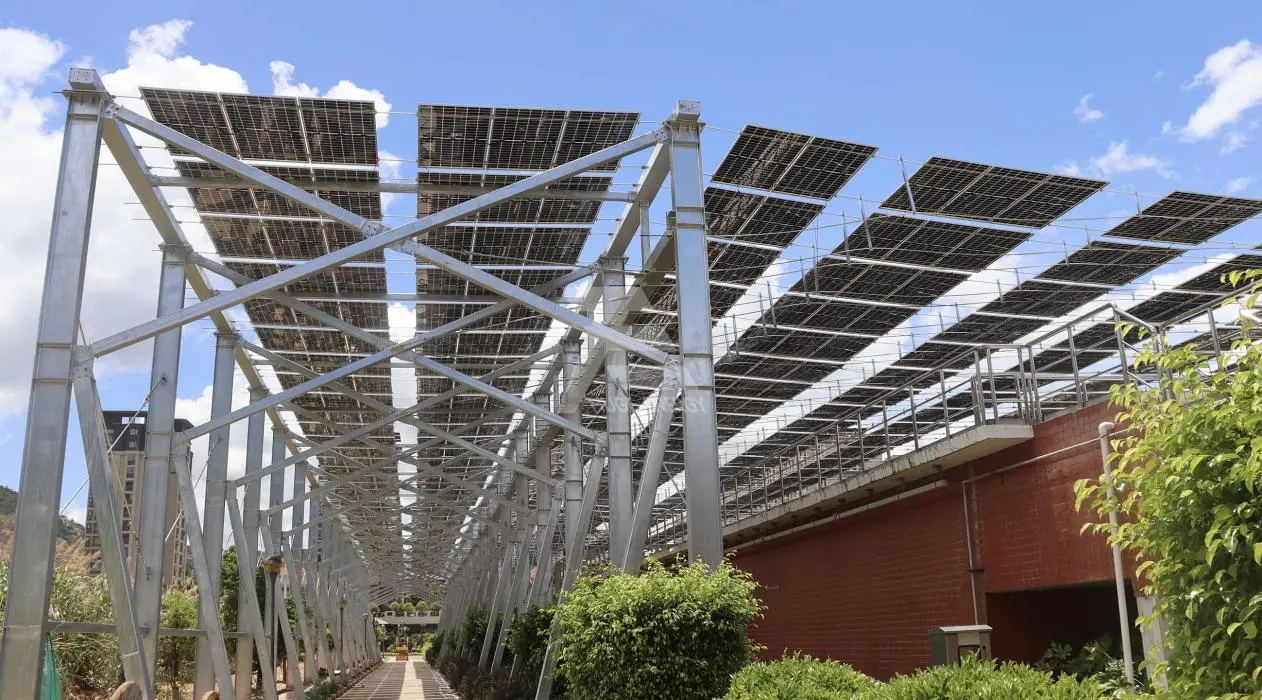

✅ Nekazaritza fotovoltaikoko proiektuak (nekazaritza-makineriarako panelen azpian)

✅ Eskala handiko atzerrian lurrean muntatutako PV ustiategiak eta EPC proiektuak

✅ Lur laua, lurzoruaren eta ur-baldintza egonkorrekin, pila-zimenduen eraikuntzarako egokiak

Instalazio-oharrak

1. Eraikuntzaren aurretik gunearen azterketa geologikoa egitea eta txosten geologikoaren arabera zimendu mota hautatzea; Guztiz debekatuta dago inkestarik gabe eraikitzen jarraitzea. 2. Ziurtatu zutik guztiak bertikal mantentzen direla eta matrizeko ardatzak lerrokatuta daudela; Muntatzeko okertze-angeluak diseinuaren marrazkiak zorrotz bete behar ditu; debekatuta daude tokian tokiko angeluak aldatzea.

3. Erabili osagai estandarrak eta jatorrizko fabrikatzaileak muntatzeko; Guztiz debekatuta dago profil nagusien baimenik gabeko in situ soldadura, ebaketa, zulaketa edo tolestea —korrosioaren aurkako estaldura edo egituraren osotasuna arriskuan jar dezaketenak—.

4. Muntatze-sistemaren instalazioa amaitutakoan, lurrerako konexio bateratua ezartzea zentral fotovoltaikoen tximista babesteko arauak betetzen direla bermatzeko.

Instalazio osteko O&M Jarraibideak

1. Egin urtero ikuskapen integralak uholde-sasoiak, elurte handiak edo tifoiak jarraituz, torlojuen estankotasunari, zutik finkatzeari eta korrosioaren aurkako estaldurei egindako kalteei arreta jarriz.

2. Konpondu berehala estalduran eragindako kalte lokalizatuak, korrosioaren aurkako material espezializatuak erabiliz, herdoila ez zabaltzeko.

3. Ez zintzilikatu ekipamendurik edo ez pilatu objektu astunak muntatzeko habeetan edo zutiketan; kargak ez dituzte jatorrizko diseinuaren zehaztapenak gainditu behar.

4. Hondatutako piezak ordezkatzean, erabili zehaztapen bereko jatorrizko fabrikako osagaiak soilik; Debekatuta dago estandarrik gabeko profilak erabiltzea.

Pertsonalizatutako Soluzio Integratuak

1. Aurretiazko Zerbitzu Teknikoak

Gunearen mapa topografikoak eta datu meteorologikoak jaso ondoren, egitura-ingeniari profesionalek modelizazioa eta egiaztapena egiten dute, diseinua eta inklinazio-angelua optimizatzeko planak sortzen dituzte eta kostu-eraginkortasuna konparaketak egiten dituzte.

2. Egituraren diseinu pertsonalizatua

Egokitu zutikaren altuera, tartea eta zimendu-mota haize- eta elur-kargaren, baldintza geologikoen eta lurzoruaren antolamenduaren arabera.

3. Ekoizpena eta Hornikuntza

Etxeko fabrikazioa eta aurrefabrikazio modularra; eskariaren arabera loteka programatutako ekoizpena eta entrega; Ozeano-esportaziorako egokia den edukiontzi estandarizatua, garraio-kalteak gutxitzeko.

4. Proiektuak emateko laguntza

Bidalketarekin batera Eguzki-Post Bikoitzeko Eguzki Muntatzeko Sistemaren adostasun-ziurtagiriak, materialen txostenak, marrazkiak eta karga kalkulatzeko txostenak ematea; langile teknikoak antolatzea tokiko instalazioen kontsultak konpontzeko. Titulazio eta Ziurtagiri Autoritarioak

✅ ISO 9001 Kalitatea Kudeatzeko Sistemaren ziurtagiria; kontrol estandarizatua ekoizpen-prozesu osoan zehar, trazabilitatea osoarekin

✅ CMA hirugarrenen errendimendu mekanikoen proba-txostenak

✅ CNASek egiaztatutako laborategiko txostenak materialen propietateei eta korrosioari/eguraldiarekiko erresistentziari buruz

✅ Europako proiektuetarako EBko arauekin bat datorren EN 1090 dokumentazio teknikoa emateko gaitasuna

✅ Materialen zehaztapen integralak eta gatz ihinztatutako korrosio-probaren txostenak Asiako hego-ekialdean, Ekialde Hurbilean eta Latinoamerikan atzerriko proiektuetarako auditoretza-eskakizunak betetzeko
