Ribless Guide Rail

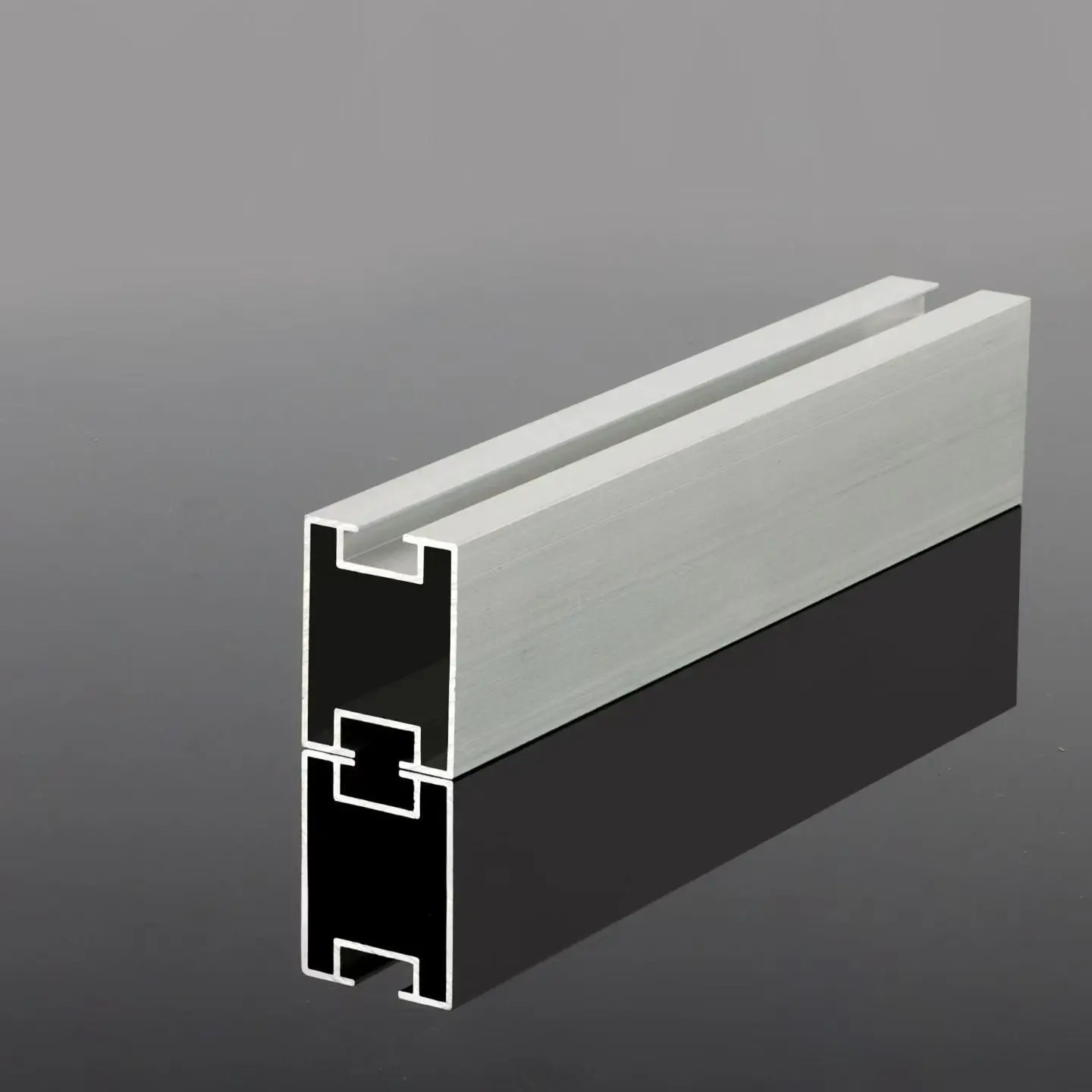

Ribless gida-erraila hotzean osatutako altzairuzko muntaketa-errail mota bat da, saihets zurrunik gabeko ebakidura duena. Indartutako PV errail estandarretan, profilaren luzera doan saihets jarraituek —roll-konformazio-lerroan zulaketa eta tolesketa fase gehigarrien bidez eratuak— beharrezko zurruntasun flexionala ematen dute. Indartu gabeko errailek prozesu hauek ezabatzen dituzte, kanalaren profil soil bat lortzen delarik; horrek malgutasun zurruntasuna murrizten duen arren, diseinua egokia da haize- eta elur-karga moderatua duten proiektuetarako eta egituraz egiaztatutako tarteetarako.

Zeintzuk dira trenbide honen abantailak?

Materialaren kostu txikiagoa metro bakoitzeko:

Saihetsen eraketa baztertuz, altzairu zerrenda gutxiago kontsumitzen da amaitutako trenbidearen metro bakoitzeko. Muntatze-sistemek tonaka prezioa duten proiektuetarako eta teilatuak karga-ahalmena ordezko duen proiektuetarako, horrek kostu zuzena aurreztea eskaintzen du egitura orokorrarentzat.

Ekoizpen urrats gutxiago, entrega fidagarriagoa:

Saihets-zulaketa eta ondorengo bigarren tolestura-etapak ezabatzen dira. Konformazio-pasa gutxiagorekin, produkzio-zikloa azkarragoa eta aurreikusgarriagoa da, sorta txikietarako entrega-epeak eta eskaera errepikatuak erraztuz.

Karga arinagoa teilatuan:

Pisu propioak murrizteak purlinek eta teilatuko panelek jasaten duten karga hila murrizten du. Ordezko karga-ahalmen mugatua duten kolorez estalitako altzairuzko estalkietarako, faktore hau muntaketa sistemaren diseinuaren bideragarritasuna erabakitzeko elementua izan daiteke.

Osagarri estandarrekin bateragarria:

Ribless gabeko gida-errailaren kanal-profil soilak PV erdiko besarkada eta amaierako besarkada estandarrak hartzen ditu; erabiltzaileak ez daude jabedun osagarrietan blokeatuta, hornikuntza lehiakorra ahalbidetuz.

Guztiz galbanizatua, berme baldintza argiekin:

Beroan galbanizatutako altzairu-zerrenda zeharkako sekzio osoa —moztutako muturrak eta tokiko zulaketak barne— zink geruza uniforme eta ondo loturiko batez estalita dagoela ziurtatzen du. Hornikuntza estandarrak korrosioaren aurkako 15 urteko bermea dakar; ingurune atmosferiko gogorragoetarako, Zink-Aluminio-Magnesio (Zn-Al-Mg) altzairu-zerrenda eskuragarri dago 25 urteko bermearekin.

Esfortzurik gabe lekuan moztea, zulatzea eta manipulatzea:

Profil arinari esker, langileak garraiatzea, luzera moztea eta zulatzea errazten du, banatutako proiektuetarako teilatuaren instalazio-leihoa modu eraginkorrean laburtuz.

Zehaztapen Teknikoak

Elementua	Zehaztapena
Produktua	Ribless Guide Rail - hotzean osatutako altzairuzko PV muntatzeko erraila
atala	Kanal arrunta (U sekzioa), saihets zurrunik gabe
Materiala	Beroan galbanizatutako altzairu zerrenda
Formatzea	Hotzean eratutako erroilua, saihetsik gabekoa, luzera moztuta
Gainazaleko tratamendua	Beroan galvanizatua]; Zn-Al-Mg zerrenda eskuragarri dago eskaeran
Korrosioaren aurkako bermea	15 urte (beroan galvanizatua) / 25 urte (Zn-Al-Mg)
Sekzio-neurriak	eman zure span eta karga-kasua eta atal bat gomendatuko dizugu
Luzera estandarrak	Luzera moztu ontziratzeko eta garraiatzeko
Osagarrien bateragarritasuna	PV erdiko besarkadura estandarrak eta amaierako euskarriak
Bigarren faseko mekanizazioa	Moztu luzera eta zulatzea zure marrazkia
MOQ	1 × 20GP edukiontzi; proba-agindu txikiagoak negozia daitezke
Epea	Gordailua jaso eta 7-15 lanegunetan
Merkataritza-baldintzak	FOB Tianjin Portu Berria / CFR / CIF
Ordainketa	% 30 T/T gordailua, saldoa B/L kopiaren aurkako saldoa

Aplikazio-eszenarioak errailetarako

Industri eta merkataritzako teilatu metalikoak (C&I):

Jostura zutik edo trapezoidalak erabiltzen dituzten teilatuek karga-ahalmen mugatua dute sarritan; Ribless gida errail hauen auto-pisu txikiagoak zuzenean murrizten du teilatuaren karga. Metalezko teilatu-bestoiekin konbinatuta, instalazioa azkarra da eta bastidoreen sistemaren kostua baxua da, hau da, kostu-sentikorra den C&I teilatu-proiektuetarako aukera estandarra bihurtuz.

Eskala txikiko hormigoizko teilatu lauko plantak:

Instalatutako ahalmen txiki eta ertaineko eta haize/elur karga moderatua duten hormigoizko teilatu lastratuetarako, trenbidearen funtzioa euskarri-puntuen artean kargak transferitzea besterik ez da;

Lurrean muntatutako landare txiki eta ertainak:

Elur- eta haize-karga baxuko lautadetan 10 MW-tik beherako proiektuetarako egokia; "Grid-parity" proiektu hauetan, bastidoreen sistemaren kostu-eraginkortasunak (tonajearen arabera kalkulatua) gidatzen du diseinua.

Bizitegiko PV:

Landa-teilatuak eta fabrika-eraikin txikiak; modulu gutxiago eta tarte laburragoak izanik, indartu gabeko profilak kostu-errendimendu erlaziorik onena eskaintzen du.

PV arinak:

Karga baxuko kotxe soiletarako egokia. Ribless gida-erraila ez da egokia karga luzeko eta karga astuneko kotxeko estalkietarako; horrelako egiturek profil sakonagoak eta indartuak behar dituzte, eta horretarako diseinu alternatibo bat proposatuko genuke.

Instalazio eta Erabilera-neurriak

1. Mailatu eta lerrokatu konpondu aurretik:

Errailak berdindu eta lerro zuzen batean mantendu behar dira. Errenkada bat gaizki lerrokatuta badago, moduluek errore hori heredatuko dute, eta, azkenean, epe luzeko deformazio gisa agertzen den tentsio kontzentratua sortuko dute muntaian.

2. Jarraitu euskarrien zehaztapenak besarkada eta torlojuaren parean:

Gehiegizko momentuak horma meheko errailak zapaldu eta deformatu ditzake, eta nahikoa paregabeak pixkanaka askatzea eragiten du ziklo termikoetan. Proiektuak zehaztutako balioetara estutzeak arazo biak saihesten ditu.

3. Utzi dilatazio-hutsuneak juntzetan:

Errailak tenperatura aldaketekin zabaltzen eta uzkurtzen dira; junturetan hutsuneak uzteak sasoiko gorabeheren ondorioz profilak okertzea edo deformatzea eragozten du.

4. Instalatu isolamendu-juntadurak errailaren eta teilatu metalikoko panelen artean:

Galbanizatutako errailen eta estalitako altzairuzko xaflen arteko ukipen zuzenak korrosio elektrokimikoa eragin dezake; isolamendu-junta batek pare galbaniko hau apurtzen du.

5. Erabili beroan galvanizatutako edo altzairu herdoilgaitzezko lokailuak soilik:

Artikulazioetan metalak nahastuz pare galbaniko bat sortzen da, non azalera txikiagoa duen osagaia lehenik herdoiltzen den. Finkatze-materialak errailaren estaldurarekin bateragarriak izan behar dira.

6. Ez zapaldu errailaren erdia:

Erdirik gabeko gida-errailaren erdiko sekzioak du egitura-zurruntasun txikiena. Lanean zehar erraila zapaltzea ezinbestekoa bada, jarri zuzenean euskarri-puntu baten gainetik. Mantentze-lanetarako maiz sartzea eskatzen duten proiektuetarako, mesedez informa iezaguzu aldez aurretik, profilaren atal sakonagoa gomendatu ahal izateko.

Ohiko galderak

G.: Nola zehazten dut nire proiektua errail hau erabiltzeko nahikoa "arina" den?

A: Ebaluatu gunearen baldintzak lehenik, katalogoa baino. Ribless gida erraila egokia da industria/merkataritza koloreko altzairuzko teilatuetarako, teilatu lau lau txikietarako, bizitegietarako teilatuetarako eta lurrean muntatutako landareetarako (~10 MW arte) haize eta elur karga moderatua duten guneetan. Proiektua elur-karga handiko edo tifoietarako joera duen eremu batean badago edo euskarririk gabeko tarte luzeak baditu, aukera zuzena errail sendotua edo profil lodiagoa da.

Q2: Trena neurrira zulatu edo luzera zehatzetara moztu al daiteke? Erosketa bereizia al dago?

A: Bai, ebaketa eta zulaketa pertsonalizatuak onartzen ditugu, eta errailak bereizita eros daitezke PV muntaketa sistema osoa gabe. Zehaztapen estandarrak stockean mantentzen dira, eta ez estandarrak proiektuaren marrazki-parametroen arabera fabrikatzen dira.

Q3: Zein da korrosioaren aurkako bizitza bermatua?

A: Beroan galbanizatutako errailek 15 urteko korrosioaren aurkako bermea dute; Zink-Aluminio-Magnesio (Zn-Al-Mg) aukerak 25 urteko bermea eskaintzen du eta kostaldeko eremuetarako edo beste ingurune atmosferiko gogor batzuetarako gomendatzen da. Bi berme aukerek estalduraren errendimendua estaltzen dute kanpoko PV funtzionamendu baldintza normaletan.

4.G.: Lagun al dezakezu tarte eta karga kalkuluetan?

E: Bai, eta indartu gabeko profiletarako kalkulu hauek egitea gomendatzen dugu. Mesedez, eman iezaguzu moduluaren diseinua, haize- eta elur-kargak diseinatu eta aurreikusitako trenbide-tartea; gure talde teknikoak hedadura eta profil egokiak egiaztatuko ditu, eta indartu gabeko errailak gunerako desegokiak badira, zuzenean jakinaraziko dizugu.
