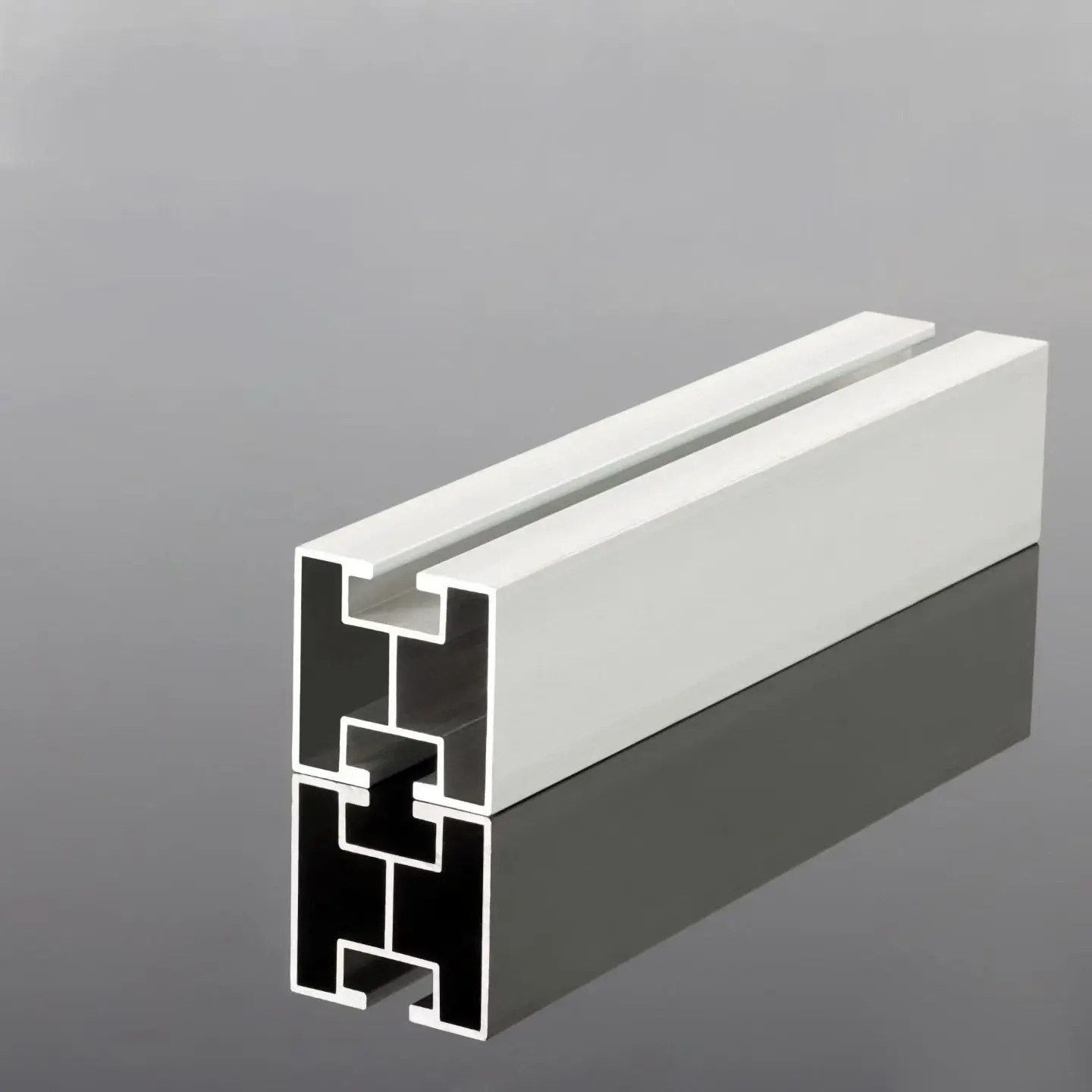

Gida-errail sendotua

Planoetan berdin-berdinak agertzen diren errailek oso bestelako portaera izan dezakete gainazal inklinatu batean array batean instalatu ondoren: purlin-tartea zabaltzen da eta karga-bideak aldatzen dira, profil zuzena euskarri artean pixkanaka makurtu edo makurtu egiten da. Deformazio horrek, askotan, moduluaren lerrokadura desegokia eta besarkadak askatzea dakar denboran zehar; gida errail sendotuak arazo honi aurre egiteko bereziki diseinatuta daude. Guojian-ek hotzeko konformazio prozesu integratua erabiliz fabrikatzen ditu luzetarako nerbio jarraituekin, eta armadura altzairuaren beraren zati bihurtuz.

Egitura indartuak nola funtzionatzen duen

Saihetsek helburu bakarra dute: profilaren erresistentzia tolestura eta tortsioarekiko erresistentzia hobetzea, pisua bikoiztu gabe. Errailak pase bakarrean hotzean eratzen direnez, saihetsak etengabe doaz luzera osoan zehar; indartze puntuetan soldadurarik ez izateak haize-karga ziklikoen azpian herdoildu edo pitzadura goiztiar izateko joera duten eremuak ezabatzen ditu. Besterik gabe, altzairu gehigarria estrategikoki jartzen da behar den tokian tolestura-momentuei aurre egiteko.

Materialen eta estalduraren hautaketa gunearen baldintzetan oinarritzen da, ez ohituran. Zink-Aluminio-Magnesio (ZAM) estaldurek babes-geruza trinko bat osatzen dute, ebakitako ertzak estaltzeko migratu daitekeena, eta ZAM estalitako gida-errailak gomendatzen dira kostaldeko, arrantza-eguzki eta mareetako proiektu lauetarako. Beroko galvanizazioak irtenbide errentagarria izaten jarraitzen du barnealdeko zentral elektriko estandarretan, eta "altzairu beltza" (estaldurarik gabeko) aukerak eskuragarri daude geroago gainazaleko tratamenduak aplikatzea nahiago duten erosleentzat.

Oinarrizko abantailak eta horien atzean dauden arrazoiak

Zurruntasun handiagoa, ez pisu handiagoa:

Integratutako profil indartuak kilogramo bakoitzeko karga-gaitasun handiagoa eskaintzen du. Horri esker, teilatu-proiektuek egitura-indarra areagotu dezakete pisu hila kontrolpean mantentzen duten bitartean;

Gunearekin bat datozen estaldurak:

ZAM hezetasun handiko edo gatz ihinztatutako inguruneetarako, beroan galbanizazioa zentral elektriko estandarretan eta altzairu beltza tokiko estaldura behar duten proiektuetarako. ZAM bertsioak korrosioaren aurkako 25 urteko bermea du, beroan galbanizatutako bertsioak 15 urterekin eta egiturak berak 10 urteko bermea dauka.

Instalazio azkarragoa:

Indartutako gida-errailaren kanal-formako sekzioan T-torloiak zuzenean sartzen dira; osagaien posizioak trenbidean zehar irristatuz doi daitezke, berriro zulatzeko beharra ezabatuz. Bat datozen besarkadak eta konektoreak gure ekoizpen-lerroetatik datoz, hornitzaile oso bat zure instalazio-katetik eraginkortasunez kenduz.

Bidalketa aurretik egindako aurrefabrikazioa:

Punzonaketa, ebaketa eta soldadura marrazkien arabera egiten dira. Errail sendotuak iristean berehala instalatzeko prest daude, tokian tokiko artezketa, ebaketa eta korrosioaren aurkako ukituak gutxituz, ezinbestekoa den mendiko zentral elektrikoetarako, non aurreztutako gizon-ordu bakoitza benetako kostuak aurrezten diren.

Zehaztapen Teknikoak

Elementua	Zehaztapena
Materiala	Hotz osatutako karbono altzairua
Egitura	Hotz osatutako sekzio integratua + saihets integral jarraituak
Estaldura Aukerak	Zinka-Aluminioa-Magnesioa (ZAM) / Beroan galvanizatua / Akabera beltza (estaldu gabea)
Gehienezko lodiera	12 mm
atala	Atal pertsonalizatua bezeroaren marrazki bakoitzeko
Luzera	Luzera moztu marrazkien arabera
Lotura	T-boltsekin bateragarria den zirrikitua; norberak ekoitzitako erdiko/muturreko besarkadak eta konektoreak
Bermea	Korrosioaren aurkako bermea: 25 urte ZAMentzat, 15 urte beroan galvanizatuarentzat; Egituraren bermea: 10 urte
MOQ	1 × 20GP edukiontzi; epaiketa aginduak negozia daitezke
Lead Time	Gordailua jaso eta 7-15 lanegunetan
Merkataritza Baldintzak	FOB / CFR / CIF

Aplikazioak

Gida-errail indartuak profil estandarrak beren karga-mugetara hurbiltzen diren guneetarako diseinatuta daude. Beheko aplikazioek gehien topatzen ditugun karga-egoerak estaltzen dituzte.

Mendiko PV plantak:

Lur gorabeheratsuak haize eta elur karga irregularrak eragiten ditu. Indartutako profilak bermatzen du array-a zuzen mantentzen dela tarte ezberdinetan; horregatik, besarkadak seguru mantentzen dira funtzionamenduko bigarren eta hirugarren urteetan ere.

Arrantza-Eguzki eta Nekazaritzako Eguzki Proiektuak:

Aire zabaleko inguruneek, eguneko tenperatura gorabehera nabarmenek eta lurzoruaren baldintza hezeek korrosioa bizkortzen dute. ZAM estaldurak ingurumen-esfortzu hauek jasaten ditu, eta profil indartuak uraren edo laboreen gaineko tarte luzeagoekin lotutako karga gehigarriak kudeatzen ditu.

Itsasoko eta marearteko lauak:

Gatz-ihintzak errailetarako azken proba da. Hemen, loditutako profil indartuak haizearen presioari aurre egiten dio, eta ZAM estaldurak kanpotik barrurantz korrosioa atzeratzen du; bi eskakizunak kritikoak direnez, bi ezaugarriak zehaztea gomendatzen dugu.

Jarraipen-sistemak:

Ardatz bakarreko eta ardatz bikoitzeko sistemek errailak karga errepikatzen dituzte egunean zehar. Baldintza hauetan profil estandarrak deformatu ohi dira, eta profil indartuak karga ziklikoak jasateko bereziki diseinatuta daude.

Muntatze sistema malguak:

Espazio handiko egitura malguek errailak behar dituzte forma mantentzeko azpiko euskarri minimoarekin. Egitura-zurruntasuna, ez erresistentzia bakarrik, funtsezko faktorea da moduluek diseinatutako okertze-angelua mantentzen dutela ziurtatzeko. Teilatuetako eguzki-planta komertzial eta industrialak: teilatuaren karga-mugek norberaren pisua mugatzen dute, eta ezinbestekoa da kilogramoko indarra maximizatzea, hain zuzen ere saihets-geometriak ibilbide luze eta jarraituetan ematen duena.

Manipulazioa, Instalazioa eta Mantentzea

Biltegiratzea eta Garraioa:

Pila altxatutako euskarrietan gune estali eta aireztatu batean; Erabili ertzak babesteko manipulazioan, estalduraren marradurak edo atalak deformatzea saihesteko, instalatu aurretik.

Lekuko tratamendua:

Ebaki ertz guztiak kendu eta korrosioaren aurkako ukipen-estaldura aplikatu. Kokatu zuloak saihetsak saihesteko; Inoiz ez birrindu saihesbidea bera; saihetsa da indar iturria, beraz, ehotzeak errail hau erosteko helburua gainditzen du.

Instalazioa:

Erabili zuzen eta kalterik gabeko errailak soilik; estutu lokailuak momentu estandarren zehaztapenetara eta utzi hedapen-hutsuneak junturetan behar bezala. Mendiko, marearteko laua edo kostaldeko eremuetako proiektuetarako, ziurtatu oinarria egonkorra dela indartutako gida errailak muntatu aurretik.

O&M:

Aldian-aldian ikuskatu torlojuak, sekzioaren deformazioa eta estalduraren egoera; gatz-ihindura jasan duten inguruneetarako ikuskapen-tarteak laburtzea. Ez gainditu diseinu-kargak ekipo osagarriak muntatzean, eta berehala ukitu estalduraren kalteak.

Ohiko galderak

Q1: Zink-Aluminio-Magnesioa (ZAM) bertsioa edo beroan galvanizatutako bertsioa aukeratu behar al dut?

A: Gunearen baldintzek erabakitzen dute. Kostaldeko, arrantza-eguzkiko edo marearteko lau proiektuetarako, ZAM gomendatzen dugu: estaldurak ebakitako ertzak babesten ditu eta gatz-ihinztaduraren korrosioari aurre egiten dio, korrosioaren aurkako 25 urteko bermearekin. Barnealdeko landare estandarrentzat, beroan egindako galvanizazioak kostu-eraginkortasun bikaina eskaintzen du korrosioaren aurkako 15 urteko bermearekin.

2.G.: fabrikatu al ditzakezu gida errail sendotuak gure zeharkako marrazkietan oinarrituta?

A: Bai. Sekzio pertsonalizatuak gure negozioaren zati estandar bat dira: hotzean erroilatzen dugu planoen arabera (12 mm-ko lodiera arte) eta zulaketa, ebaketa eta soldadura barnean osatzen ditugu, beraz, produktua entregatu orduko instalatzeko prest dago.

Q3: Zer berme ematen da?

A: Korrosioaren aurkako 25 urteko bermea eskaintzen dugu ZAM bertsioetarako, 15 urteko galbanizatu beroko bertsioetarako eta 10 urteko egiturazko bermea muntatzeko sistemarako.

Q4: Nola ontziratzen dira? Zein da edukiontziaren edukiera?

A: 20GP edukiontzi batek muntatzeko sistema altzairuaren 2 MW balio du gutxi gorabehera, eta 40HQ batek 4-5 MW inguru ditu. Erreilak bilduta eta babestuta daude itsas garraiorako; hasierako proiektuetarako lote txikiko proba-aginduak negoziatu daitezke.

Q5: Zein kalitate ziurtagiri eman daitezke?

A: Fabrika ISO 9001, ISO 14001 eta ISO 45001 arauekin ziurtatuta dago; egiturazko kalkulu-txostenak eta hirugarrenen proba-txostenak eskuragarri daude. Mesedez, jakinarazi iezaguzu helmugako merkatua, behar den dokumentazio zehatza baiezta dezagun.
