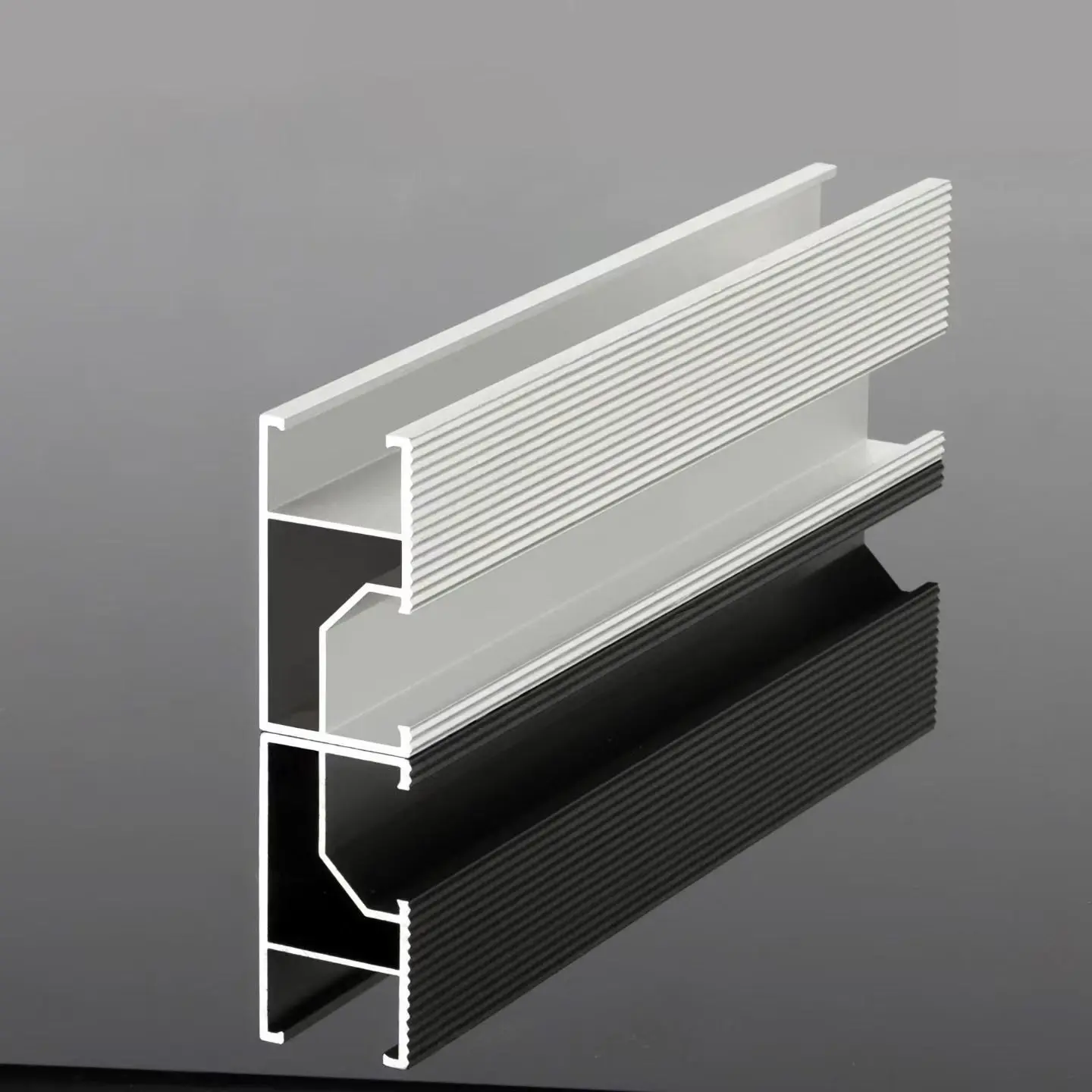

Ez-estandarra gidari-raila

Estandarra ez diren gida-errailaren profil pertsonalizatuak diseinatzen ditugu teilatuaren geometria zehatzean oinarrituta, inbentario-zerrenda estandar batetik hautatu beharrean. S350GD altzairu erresistentzia handiko altzairua erabiliz behar diren profilak biribiltzeko eratzen ditugu, eta apal kanpoko erdiko besadekin, amaierako besarketekin eta azkoin irristagarriekin bateragarriak izaten jarraitzen duten T zirrikitu estandarrak sartuz; hauek beroan galbanizatuz edo Zn-Al-Mg estalduraz hornitzen dira. Profilen diseinua, erroiluen konformazioa, zulaketa eta luzera ebakitzeko eragiketak Tianjin-en (Txina) gure fabrikan egiten dira.

Aplikatzen diren teilatu motak

Geometria bereziko teilatu metaliko trapezoidalak eta zutikakoak:

Ohiko agertokietan, trapezoidalak edo zutik josturako profil ez-konbentzionalak eta estandarrak gainditzen dituzten saihets-altuerak daude, non C/U errail estandarren oinarriek teilatuaren saihetsak oztopatzen dituzten, lauak esertzea saihestuz.

Teilatu kurbatuak, arkuak edo mailakatuak:

Kurbadura edo kota aldaketak dituzten teilatuetan, profil finkoak dituzten errail estandarrak hutsuneak utziko lituzke edo modulu-markoak bihurritzera behartuko lituzke. Gida-errail estandarra ez den profil pertsonalizatuei esker, muntaketa-puntu bakoitza behar den altuera zehatzean kokatu daiteke.

Espazio mugatutako diseinuak:

Muntatze-altuera baxuko egoerak, teilatuko ekipoak array-n sartzen diren edo okertze-angelu berezietan ezarritako moduluak. Trenbide pertsonalizatuen profilak azaleko edo forma egin daitezke oztopoak kentzeko, eta, ondorioz, matrize osoa birdiseinatzeko beharra ezabatzen da, profil estandar batera egokitzeko.

Lehendik dauden industria-instalazioetarako PV berritzea:

Lehendik dauden purlinak finkoak eta mugiezinak direnean, lehendik dagoen purlin-tartearekin bat etortzeko diseinatutako gida-errail ez-estandarrari esker, multzo berria jatorrizko egituran zuzenean munta daiteke ebaki edo indartu gabe.

Oinarrizko abantailak eta oinarriko arrazoiak

Teilatuari egokitutako profilak, lan denbora aurrezteko:

Profilak bereziki diseinatuta daude teilatuaren saihets-formarako, purlin-posizioetarako eta moduluen angeluetarako. Entregatzean, errailak konponbide konprometitu beharrean instalatzeko prest dauden osagaiak dira. Honek tokiko eskulanean aurrezpen handia dakar: teilatuan ebakitzeko, artezteko edo zirriztatzeko beharra ezabatuz eta ustekabeko lan-etenaldiak nabarmen murrizten ditu.

Egitura-eraginkortasun handiagoa altzairu kopuru berarekin:

Gida-errail estandarraren zeharkako sekzioari esker, materiala makurtze-momentuak eragiten duen tokian kokatu daiteke; pisu berdinagatik, sekzio estandarrak baino inertzia-momentu handiagoa ematen du. Teilatuaren karga murrizketa denean, logika bera aplikatzen da alderantziz: sekzioa arinagoa izan daiteke teilatu zaharrenetan karga hila kontrolatzeko.

Lotzeko gainazalean atxikitako T zirrikitu estandarrak:

Kanpoko profila edozein dela ere, estutzeko gainazalak T zirrikitu estandarrak mantentzen ditu. Komertzialki eskuragarri dauden erdiko besarkadak, muturrak eta azkoin lerragarriak ohi bezala erabil daitezke, eta gainerako materialen fakturak ez du aldaketarik izaten. Dauden instalazio-tresnak eta clamp inbentarioa erabilgarri jarraitzen dute.

Pasa bakarreko konformazioa eta hornidura egonkorra:

Sekzioa altzairu-zerrendatik etengabeko erroldura bidez eratzen da pasabide bakarrean, loteetan zuzentasun eta errepikakortasun koherentea bermatuz; hamargarren edukiontzia onartutako laginarekin bat etorriko da.

Estaldura-aukerak zerbitzu-bizitzaren arabera:

Estandarra ez den gida-errailak beroan galvanizatua (Z275) eta Zink-Aluminio-Magnesioa (ZAM80-150) aukerak ditu eskuragarri. Zink-Aluminio-Magnesioak auto-sendatzeko gaitasunak eskaintzen ditu ebakitako ertzetan eta gatz-ihinztatzearekiko erresistentzia handiagoa eskaintzen du ohiko galvanizazioarekin alderatuta; horregatik, kostaldeko guneetarako eta hezetasun handiko industria guneetarako gomendatzen dugu. Korrosioarekiko erresistentzia bermeak 15 urtekoak dira beroan galbanizatuentzat eta 25 urtekoa Zink-Aluminio-Magnesiorako.

Produktuaren zehaztapenak

Elementua	Erreferentziaren zehaztapena	Oharra
Materiala	S350GD / S450GD hotzean konformatutako altzairua	Erresistentzia handiko altzairu-zerrenda, roll-formatua
Estaldura	Beroan galvanizatua Z275, edo Zn-Al-Mg ZAM80–150	Proiektu bakoitzeko hautatua
Lodiera	1,2 / 1,5 / 2,0 / 2,5 mm	1,2-1,5 mm-ko sekzio arruntetarako
Atalaren altuera	40 / 45 / 50 / 60 / 80 mm	Diseinatzeko atal pertsonalizatuak
Brida zabalera	30 / 35 / 40 mm	Moduluko besarketekin bat datorrena
Zirrikitua	T zirrikitua edo zirrikitu irekia	Intxaur lerragarri estandarrentzat
Luzera	3 / 4 / 6 m, luzera moztuta	Garraiorako eta mozketarako optimizatua
Unitatearen pisua	Gutxi gorabehera. 1,2-3,5 kg/m	Atalaren eta lodieraren araberakoa da
Modulu bateragarriak	c-Si modulu arruntak, 500-700 W	Paisaia edo erretratua
Max. euskarria	1,0-1,5 m	Egituraren kalkuluaren menpe; atal arruntak beherago
MOQ	1 × 20GP edukiontzi; proba-agindu txikiagoak negozia daitezke	—
Epea	Gordailua jaso eta 7-15 lanegunetan	—
Merkataritza-baldintzak	FOB / CFR / CIF	—

Instalazio eta Erabilera-neurriak

Karga-bideak proiekturako diseinatutako ebakidura zehatzaren arabera zehazten dira; horregatik, estandar ez diren gida-errail hauen instalazio-protokoloak zorrotzagoak dira errail estandarrak baino. Instalazio-talde bakoitzak bost puntu hauek betetzea eskatzen dugu:

1. Ez alderantzikatu zirrikituaren orientazioa instalazioaren norabidearekiko; orientazio okerrak karga-ebakidura aldatzen du eta karga-ahalmena murrizten du.

2. estutu torlojuak diseinu-momentuaren arabera; Ohiko ataleko horma meheko eremuetan gehiegizko momentuak tokiko birrintzea eragin dezake.

3. Errail-junturak atal zehatz honetarako diseinatutako konektore pertsonalizatuak erabili behar ditu; errail-konektore estandarrak bateraezinak dira geometria honekin.

4. Metal desberdinen arteko ukipen-puntuetan junta isolatzaileak instalatu korrosio elektrokimikoa saihesteko; ziurtatu finkagailuak estaldurarekin bateragarriak direla (Hot-Dip galvanizatua edo zink-aluminioa-magnesioa).

5. Ez zapaldu errailen erdialdeko horma meheko atalak; Oinezko trafikoaren karga kontzentratuak deformazioak eragin ditzake.

Fabrikazioa eta Kalitate Kontrola

Gure enpresak hiru faseko kalitate-kontroleko prozesu bat ezartzen du: sarrerako altzairu-zerrenda eta estaldura-materialen ikuskapena (kalitatea, lodiera eta estalduraren pisua egiaztatzea); zeharkako dimentsioen eta zuzentasunaren lerroan neurtzea erroiluen konformazio garaian; eta zeharkako zehaztasuna, zuzentasuna eta gainazaleko egoeraren azken ikuskapena lote bakoitza ontziratu aurretik. Gure kalitatea eta ingurumena kudeatzeko sistemak ISO 9001, ISO 14001 eta ISO 45001 arauen arabera ziurtatuta daude; ziurtagiriaren esparruak altzairuzko PV muntatzeko egiturak eta metalezko PV osagarriak hartzen ditu.

Maiz egiten diren galderak (FAQ)

Q1: Zer informazio behar duzu guregandik profil pertsonalizatuko errailetarako aurrekontua emateko?

A: Teila edo purlin marrazkiak (edo dimentsionatutako zehar-ebakiaren krokisa), moduluen neurriak eta diseinua eta aurreikusitako euskarri-tartea eskatzen ditugu. Horretan oinarrituta, zeharkako sekzioa, estalduraren zehaztapenak eta unitatearen pisua baieztatuko ditugu aurrekontua eman aurretik. Laginak edo lehen artikuluen ebakidurak ekoiztu daitezke masa-ekoizpenaren aurretik.

Q2: Fabrikatzailea edo merkataritza enpresa bat al zara?

A: Fabrikatzailea gara. Erroiluen konformazioa, puntzonaketa, ebakidura-luzera prozesatzea eta estalduraren kudeaketa Tianjin-en (Txina) gure ekoizpen instalazioetan egiten dira. Ongi etorria zara gure fabrikako erregistroak eta ziurtagiriak berrikustea.

3.G.: Nola aukeratu behar dut beroan galvanizatutako eta zink-aluminio-magnesio estalduraren artean?

A: Barnealdeko estalkietarako aplikazio gehienetarako, nahikoa da Hot-Dip Galvanized (Z275). Kostaldeko, hezetasun handiko edo industria-ingurune korrosiboetarako, Zink-Aluminio-Magnesioa gomendatzen dugu, ebaki-ertz babes handiagoa eta gatz-ihindura erresistentzia eskaintzen baitu. Berme-baldintzak horren arabera aldatzen dira: 15 urte Beroan Galvanizatuak eta 25 urte Zink-Aluminio-Magnesioak.

4.G.: edukiontzi osoa eskaera behar al da profil pertsonalizatuetarako?

A: Eskaera gutxieneko kantitate estandarra 20GP edukiontzi bat da. Hasierako proba-eskaeretarako edo profil berrien lagin-loteetarako, kantitate txikiagoak onar ditzakegu; besterik gabe eman profilaren marrazkia eta luzera osoa, eta horren arabera aipatuko dugu.

Q5: errail hau bateragarria al da euskarri eta lokailu estandarrekin?

E: estandarra ez den gida-errailaren profilaren zehaztapenen araberakoa da. Aldatutako profil estandarrak bateragarriak dira merkatuan dauden altzairu herdoilgaitzezko euskarri nagusiekin eta atxikimenduekin; profil berezietarako, bat datozen besarkadak eta konektoreak eskaintzen ditugu, tokiko instalazioan bateragarritasuna bermatzeko.
